JFGV100-500V電隔離式電壓傳感器是一種利用電隔離原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。

★ 交流、直流、混合電壓均可測量 ★ 響應速度快

★ 高線性度 ★ 優秀的抗干擾能力★原副邊高度絕緣

廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

技術參數：

額定測量：

50 125 150 250 500 750 1000 1500Vrms

額定輸出：O9:0±50mArms

供電電源：P2: ±15-±24Vdc

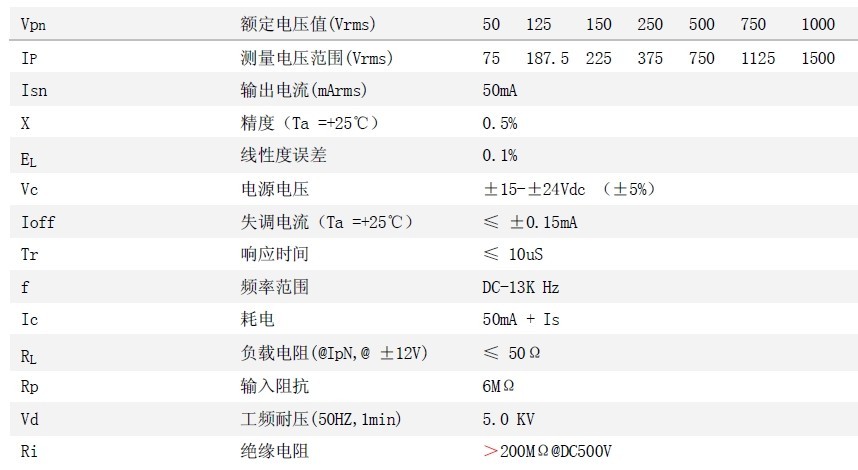

電參數：

Vpn 額定電壓值(Vrms)50 125 150 250 500 750 1000 1500V

IP 測量電壓范圍(Vrms)75 187.5 225 375 750 1125 1500 2250V

Isn 輸出電流(mArms)50mA

X 精度（Ta =+25℃） 0.5%

EL 線性度誤差 0.1%

Vc 電源電壓±15-±24Vdc （±5%）

Ioff 失調電流（Ta=+25℃） ≤ ±0.15mA

Tr 響應時間 ≤ 10uS

f 頻率范圍 DC-13K Hz

Ic 耗電 50mA + Is

RL 負載電阻(@IpN,@±12V) ≤ 50Ω

Rp 輸入阻抗 6MΩ

Vd 工頻耐壓(50HZ,1min)5.0 KV

Ri 絕緣電阻 ＞200MΩ@DC500V

額定輸入：

50V 125V 150V 250V 500V 750V 1000V 1500V
